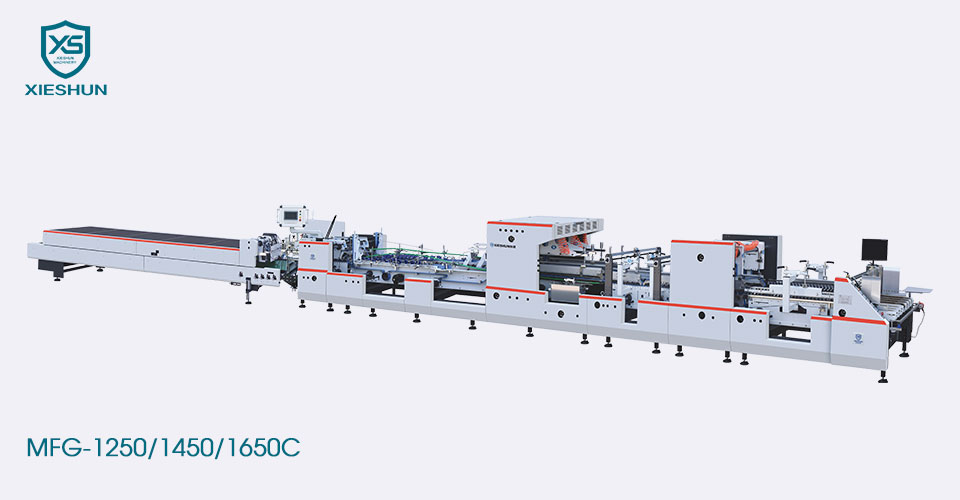

XIESHUN MFG-1250/1450/1650C La piegatrice incollatrice automatica per carichi pesanti a 4 e 6 angoli si applica a scatole di medie e grandi dimensioni nel settore degli imballaggi pesanti. Speciali supporti superiori semoventi, per ottenere la micro-onda pieghevole precisa e le scatole di cartone ondulato diventano facili. Azionamento pieghevole tramite servomotore indipendente per una regolazione precisa della velocità. La cordonatura secondaria può allineare la coda di pesce dei cartoni a causa di diversi motivi, come fustellatura e cordonatura inadeguate.
| Modello | MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|
| Materiale adatto | Cartone da 200-800 g/㎡ e cartone ondulato N/F&E | ||
| Gamma di velocità | 0-400 m/min | ||
| Velocità progressiva | 30 m/min | ||
| Larghezza massima del grezzo | 1250 mm | 1450 mm | 1650 millimetri |
| Dimensione(L) | 1750 mm | 1750 mm | 1800 mm |
| Dimensione (L*A) | 1800×1600 mm | 2000×1600 mm | 2200 mm×1600 mm |
| Peso meccanico | 10T | 11T | 12T |
| Potenza meccanica | 29 kW | 29 kW | 29 kW |
| Aria compressa | 6bar | ||
| Capacità del compressore d'aria | 10㎡/ora | ||
| Capacità del serbatoio dell'aria | 60 litri | ||
| Modello |
|
|
MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|---|---|
|
|
|
zMin/mm | zMax/mm | ||
|
A | 100 mm | 1250 mm | 1450 mm | 1650 millimetri |
| B | 180 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85 mm | 600 mm | 715 mm | 815 millimetri | |
|
A | 200mm | 1050 mm | 1400 mm | 1600 mm |
| B | 100 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90 mm | 515 mm | 690 mm | 790mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150mm | 150mm | 150mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150mm | 150mm | 150mm | |
|
A | 220mm | 1000 mm | 1200 mm | 1400 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15 mm | 50 mm | 50 mm | 50 mm | |
|
Alimentatore ◆I deflettori laterali sinistro e destro sono facili da sollevare. ◆Il nastro di alimentazione della carta dell'unità di alimentazione carta può essere regolato in modo indipendente per garantire un'alimentazione regolare della carta. ◆Servomotore, regolazione indipendente della velocità per garantire una spaziatura uniforme della carta. ◆Dispositivo di aspirazione alimentazione carta (opzionale). |
|
Allineamento ◆Il cartone inviato dall'unità di alimentazione carta viene corretto e guidato dall'unità di correzione per far scorrere il cartone in linea retta. ◆L'azionamento della pressione superiore dell'unità di correzione può essere regolato su e giù per adattarsi a diversi spessori di cartone e fornire garanzia di stabilità. |
|
Sezione pre-piegatura ◆Le piastre del nastro superiore sinistra e destra segmentate possono essere regolate in base ai requisiti del prodotto, il che è rapido ed efficiente. ◆Può completare in modo efficiente la pre-piegatura a 180 gradi del cartone sulla linea 1 e la pre-piegatura a 135 gradi della terza linea, ottimizzando l'effetto di formatura finale. ◆Trasportatori superiori a guida autonoma, piegatura precisa per scatole di cartone ondulato |
|
Blocca il fondo Tre gruppi di struttura del nastro trasportatore, funzione della piastra del nastro superiore segmentata, possono superare efficacemente i problemi nella produzione di prodotti in scatole di forma speciale. La piastra della cintura centrale superiore è staccabile e può essere smontata e sottoposta a debug in base ai requisiti del prodotto. |
|
Dispositivo a 4 e 6 angoli ◆Il gancio di piegatura elettronico azionato e controllato dal servomotore intelligente è installato su due servoassi controllati in modo indipendente per guidare con precisione la piegatura di tutte le alette della scatola. ◆Può produrre scatole a quattro e sei angoli e altri tipi diversi. ◆L'interfaccia uomo-macchina è impostata in modo intelligente, facile da usare, intuitiva e di facile comprensione.
|
|
Unità Incollatrice Inferiore ◆Cilindri colla inferiori meccanici sinistro e destro, con ruota colla separata e design del cilindro colla, alta velocità senza lancio di colla, facile da pulire e mantenere. ◆La ruota colla è larga 5 mm e può essere sostituita a seconda del prodotto. |
|
Sezione pieghevole ◆Struttura della piastra della cinghia di trasmissione a 3 piastre. ◆Le velocità del nastro di piegatura esterno sinistro e destro possono essere regolate con precisione in modo indipendente per garantire la precisione dello stampaggio. ◆Trasportatori superiori a guida autonoma, piegatura precisa per scatole di cartone ondulato |
|
Sezione Trasferimenti ◆Conversione di frequenza indipendente di motori separati. ◆Facile da regolare l'estensione della cintura superiore e inferiore. ◆Dotato di contatore di calci elettronico ad alta velocità. |
|
Pannello di controllo ◆Adotta un ampio schermo da 10 pollici, funzionamento facile e intuitivo. ◆ Sono disponibili più lingue. ◆Funzione di memoria e telecomando (opzionale). |
|
Trasportatore ◆In modalità automatica, la spaziatura della scatola viene impostata, la velocità del nastro e la velocità dell'host sono proporzionalmente collegate e il nastro si muove quando la fotoelettrica rileva la scatola. ◆In modalità manuale, il nastro si muove a velocità costante e non è influenzato dalla velocità dell'host. ◆La parte di pressione adotta la pressatura pneumatica, il controllo della pressione è più preciso e l'effetto di adesione del prodotto è più garantito. |
