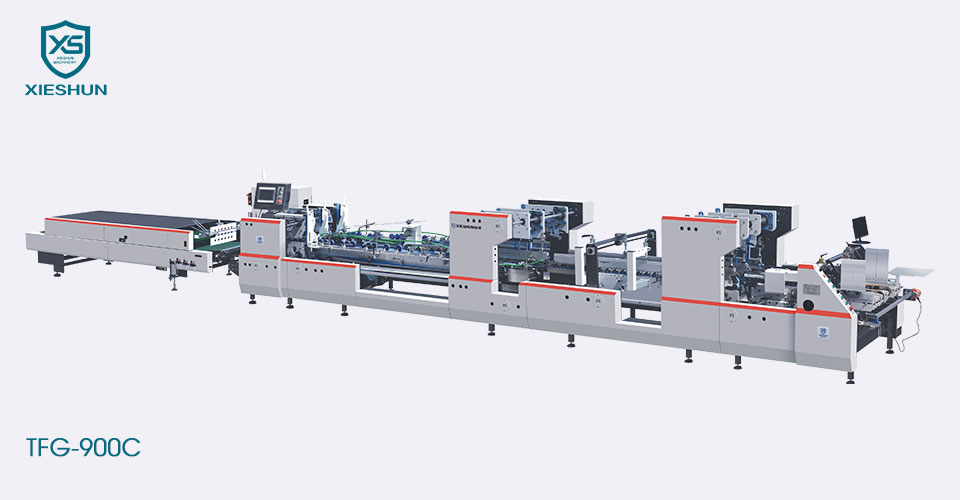

La macchina piegatrice e incollatrice ad alta velocità TFG-900C a 4/6 angoli è ideale per lavorare con scatole di medie e grandi dimensioni nel settore degli imballaggi pesanti. Il suo design prevede trasportatori superiori guidati, che facilitano la piegatura precisa e la chiusura di scatole micro-flute e ondulate nel suo avanzamento. La funzione opzionale di sollevamento interno pieghevole, il rapido cambio degli accessori, la facile configurazione insieme ad una maggiore velocità di produzione, garantiscono un'elevata produttività e qualità del lavoro. Incontra il mercato del packaging più esigente.
| Modello | TFG-900 C |
|---|---|
| Materiale adatto | Cartone da 200-800 g/㎡ e cartone ondulato N/F&E |
| Gamma di velocità | 0-400 m/min |
| Velocità progressiva | 30 m/min |
| Larghezza massima del grezzo | 900 millimetri |
| Dimensione(L) | 15800 mm |
| Dimensione (L*A) | 1400 mm×1900 mm |
| Peso meccanico | 9T |
| Potenza meccanica | 23,2 kW |
| Aria compressa | 6bar |
| Capacità del compressore d'aria | 10㎡/ora |
| Capacità del serbatoio dell'aria | 60 litri |
| Modello |
|
TFG-900 C |
|---|---|---|
|
A | 160-900mm |
| B | 100-900mm | |
| E | 70-440 mm | |
|
A | 170-850mm |
| B | 170-900mm | |
| E | 80-440 mm | |
|
A | 160-850 mm |
| B | 160-800 mm | |
| H | 25-120 mm | |
|
A | 270-700mm |
| B | 160-450mm | |
| H | 25-120 mm | |
|
A | 270-700mm |
| B | 160-800 mm | |
| H | 25-120 mm |
|
Alimentatore ◆I deflettori laterali sinistro e destro sono facili da sollevare. ◆Il nastro di alimentazione della carta dell'unità di alimentazione carta può essere regolato in modo indipendente per garantire un'alimentazione della carta regolare e stabile. ◆Servomotore, regolazione indipendente della velocità per garantire una spaziatura uniforme della carta. ◆Dispositivo di aspirazione alimentazione carta (opzionale). |
|
Allineamento ◆Il cartone inviato dal reparto di alimentazione carta viene corretto e guidato dal reparto di correzione per far scorrere il cartone in linea retta. ◆L'azionamento della pressione superiore del reparto di correzione può essere regolato su e giù per adattarsi a diversi spessori di cartone e fornire garanzia di stabilità. |
|
Sezione pre-piegatura ◆Le piastre del nastro superiore sinistra e destra segmentate possono essere regolate in base ai requisiti del prodotto, il che è rapido ed efficiente. ◆Può completare in modo efficiente la pre-piegatura a 180 gradi del cartone sulla linea 1 e la pre-piegatura a 135 gradi della terza linea per ottimizzare l'effetto di formatura finale. ◆Trasportatori superiori a guida autonoma, piegatura precisa per scatole di cartone ondulato |
|
Blocca il fondo Tre gruppi di struttura del nastro trasportatore, funzione della piastra del nastro superiore segmentata, possono superare efficacemente i problemi nella produzione di prodotti in scatole di forma speciale. La piastra della cintura centrale superiore è staccabile e può essere smontata e sottoposta a debug in base ai requisiti del prodotto. |
|
Dispositivo a 4 e 6 angoli ◆Il gancio di piegatura elettronico azionato e controllato dal servomotore intelligente è installato su due servoassi controllati in modo indipendente per guidare con precisione la piegatura di tutte le alette della scatola. ◆Può produrre scatole a quattro e sei angoli e altri tipi diversi. ◆L'interfaccia uomo-macchina è impostata in modo intelligente, facile da usare, intuitiva e di facile comprensione.
|
|
Unità Incollatrice Inferiore ◆Cilindri colla inferiori meccanici sinistro e destro, con design separato della ruota colla e del cilindro colla, alta velocità senza lancio di colla, facile da pulire e mantenere. ◆La ruota colla è larga 5 mm e può essere sostituita a seconda del prodotto. |
|
Sezione pieghevole ◆Struttura della cinghia di trasmissione a 3 piastre. ◆Le velocità del nastro di piegatura esterno sinistro e destro possono essere regolate con precisione in modo indipendente per garantire la precisione della formatura. ◆Trasportatori superiori a guida autonoma, piegatura precisa per scatole di cartone ondulato |
|
Sezione Trasferimenti ◆Motore separato con conversione di frequenza indipendente. ◆La regolazione dell'estensione della cinghia superiore e inferiore è semplice e facile da usare. ◆Dotato di contatore di calci elettronico ad alta velocità. |
|
Pannello di controllo ◆Adotta un ampio schermo da 10 pollici, funzionamento facile e intuitivo. ◆ Sono disponibili più lingue. ◆Funzione di memoria e telecomando (opzionale). |
|
Trasportatore ◆In modalità automatica, la spaziatura della scatola viene impostata, la velocità del nastro e la velocità dell'host sono proporzionalmente collegate e il nastro si muove quando la fotoelettrica rileva la scatola. ◆In modalità manuale, il nastro si muove a velocità costante e non è influenzato dalla velocità dell'host. ◆La parte di pressione adotta la pressatura pneumatica, il controllo della pressione è più preciso e l'effetto di adesione del prodotto è più garantito. |
