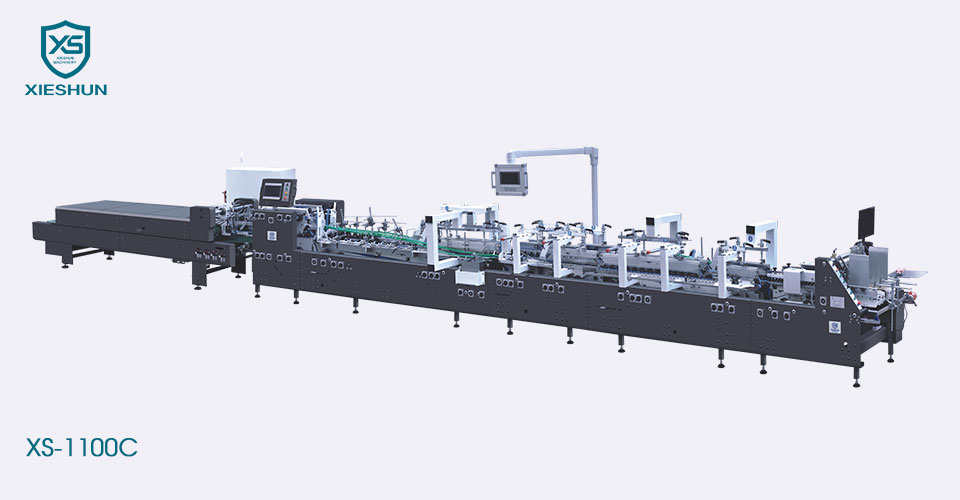

La macchina piegatrice e incollatrice automatica ad alta velocità XIESHUN XS-1100C a 4/6 angoli è progettata per imballaggi di medie dimensioni in settori come quello farmaceutico e cosmetico. Questa macchina versatile gestisce in modo efficiente scatole lineari, crash lock, a doppia parete e scatole a 4 e 6 angoli. Può contenere cartone fino a 800 g/m² e può elaborare scatole micro-ondate, comprese le onde N/E e F, offrendo semplicità e facilità d'uso.
| Modello | XS-1100 C |
|---|---|
| Materiale adatto | Cartone da 200-800 g/㎡ e cartone ondulato N/F&E |
| Gamma di velocità | 0-400 m/min |
| Velocità progressiva | 30 m/min |
| Larghezza massima del grezzo | 1100 mm |
| Dimensione(L) | 15800 mm |
| Dimensione (L*A) | 1850 mm×1900 mm |
| Peso meccanico | 9T |
| Potenza meccanica | 23 kW |
| Aria compressa | 6bar |
| Capacità del compressore d'aria | 10㎡/ora |
| Capacità del serbatoio dell'aria | 60 litri |
| Modello |
|
XS-1100 C |
|---|---|---|
|
A | 170-1100mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050mm |
| B | 170-900mm | |
| E | 80-540 mm | |
|
A | 160-1050mm |
| B | 160-800 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-450mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-800 mm | |
| H | 25-120 mm |
|
Alimentatore ◆I deflettori laterali sinistro e destro possono essere sollevati per un facile utilizzo. ◆Il nastro di alimentazione della carta dell'unità di alimentazione carta può essere regolato in modo indipendente per garantire un'alimentazione della carta regolare e stabile. ◆Servomotore, regolazione indipendente della velocità per garantire una spaziatura uniforme della carta. ◆Dispositivo di aspirazione alimentazione carta (opzionale). |
|
Allineamento ◆Il cartone inviato dal reparto di alimentazione carta viene corretto e guidato dal reparto di correzione per far scorrere il cartone in linea retta. ◆L'azionamento della pressione superiore del reparto di correzione può essere regolato su e giù per adattarsi a diversi spessori di cartone e fornire garanzia di stabilità. |
|
Sezione pre-piegatura ◆Le piastre del nastro superiore sinistra e destra segmentate possono essere regolate in base ai requisiti del prodotto, il che è rapido ed efficiente. ◆Può completare in modo efficiente la pre-piegatura a 180 gradi del cartone sulla linea 1 e la pre-piegatura a 135 gradi della terza linea per ottimizzare l'effetto di formatura finale. |
|
Blocca il fondo 3 gruppi di struttura del nastro trasportatore, funzione della piastra del nastro superiore segmentata, possono superare efficacemente i problemi nella produzione di prodotti in scatole di forma speciale. La piastra della cintura centrale superiore è staccabile e può essere smontata e sottoposta a debug in base ai requisiti del prodotto. |
|
Dispositivo a quattro e sei angoli Dispositivo a 4 e 6 angoli ◆Il gancio di piegatura elettronico azionato e controllato dal servomotore intelligente è installato su due servoassi controllati in modo indipendente per guidare con precisione la piegatura di tutte le alette della scatola. ◆Può produrre scatole a quattro e sei angoli e altri tipi diversi. ◆L'interfaccia uomo-macchina è impostata in modo intelligente, facile da usare, intuitiva e di facile comprensione.
|
|
Unità Incollatrice Inferiore ◆Cilindri colla inferiori meccanici sinistro e destro, con design separato della ruota colla e del cilindro colla, alta velocità senza lancio di colla, facile da pulire e mantenere. ◆La ruota colla è larga 5 mm e può essere sostituita a seconda del prodotto. |
|
Sezione pieghevole ◆ Struttura della piastra della cinghia di trasmissione a 3 piastre, la piastra centrale può essere smontata indipendentemente, il che è conveniente per la formazione di piccole scatole. ◆Le velocità del nastro di piegatura esterno sinistro e destro possono essere regolate con precisione in modo indipendente per garantire la precisione della formatura. |
|
Sezione Trasferimenti ◆Motore separato con conversione di frequenza indipendente. ◆La regolazione dell'estensione della cinghia superiore e inferiore è semplice e facile da usare. ◆Dotato di contatore di calci elettronico ad alta velocità. |
|
Pannello di controllo ◆ Ampio schermo da 10 pollici, funzionamento facile e intuitivo. ◆Più lingue disponibili. ◆Funzione di memoria e telecomando (opzionale). |
|
Trasportatore ◆In modalità automatica, la spaziatura della scatola viene impostata, la velocità del nastro e la velocità dell'host sono proporzionalmente collegate e il nastro si muove quando la fotoelettrica rileva la scatola. ◆In modalità manuale, il nastro si muove a velocità costante e non è influenzato dalla velocità dell'host. ◆La parte di pressione adotta la pressatura pneumatica, il controllo della pressione è più preciso e l'effetto di adesione del prodotto è più garantito. |
